روشهای تولید فلنج

روشهای تولید فلنج

فلنج به 3 روش فورج، ریختگی و ورق(تراشکاری) تولید میشود.

فلنج فورج(forged flange)

برای تولید فلنج به روش فورج به یک دستگاه پرس با تناژ متناسب با فلنج و همچنین یک قالب مناسب با سایز فلنج نیاز است.اگردرحوزه قطعات صنعتی فعالیت دارید، شایدنام استاندارد ASTM را شنیده باشید؛ استاندارد ASTM روش ساخت فلنج به صورت فورج است.

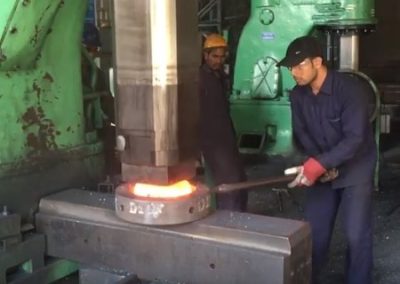

روشهای تولید فلنج – فلنج فورج

در حالت فورج ابتدا باید متریال مورد استفاده تا درجه حرارتی بالا برود که سرخ بشود (ذوب نشود). سپس این متریال سرخ شده داخل قالب فلنج گذاشته شود. و به کمک نیروی ایجاد شده توسط ضربه پرس متریال سرخ شده به شکل فلنج خام در می آید.

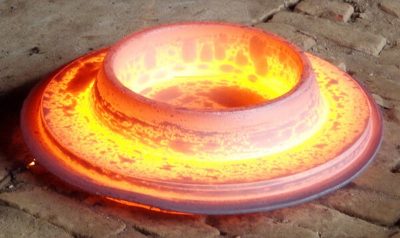

نمونه تصویر فلنج فورج (فلنج خام) شده

بعد از انجام عملیات فورج و خنک شدن فلنج خام، فلنج به کمک دستگاه تراش به ابعاد استاندارد ASME می رسد. برای تولید فلنج با متریالهای مختلف مانند A105، ST37، ST52، و انواع استیل 304 و 316 و 310 می توان از عملیات فورج کمک گرفت.

فلنج ریختگی (Casting Flange)

همانطور که مشخص شده این فلنج به روش ریختگری تولید می شود. در این روش ابتدا مواد مورد استفاده به صورت مذاب در آمده سپس به داخل قالب ریخته گری ریخته می شود. در تولید فلنج به روش ریخته گری، مواد اولیه از نوع فلزات ضایعاتی می باشد که همین دلیل باعث کیفیت پایین تر نسبت به فلنج فورج می باشد.

روشهای تولید فلنج – فلنج ریختگی

از این نوع فلنج در شرایطی استفاده می شود که فشار کاری دارای ضریب اطمینان نباشد. به طور کلی برای موارد استفاده در فشار کاری بالا، فلنج فورج شده پیشنهاد می شود. فلنج به روش ریخته گری مورد تایید استاندارد نیست. تفاوت روش ساخت را به کمک آنالیز شیمیایی و مکانیکی قابل تشخیص است.

فلنج تولید شده از ورق

در این روش تولید، متریال اولیه ورق های فلزی است، که به کمک پلاسما یا هوا برش داده می شود؛ سپس به کمک دستگاه تراش به شکل و ابعاد استاندارد فلنج می رسد. این روش به علت هزینه بالا به صرفه نیست؛ اغلب فلنج کور، فلنج اسلیپون و فلنج ساکت ولد با این روش تولید می شوند.

روشهای تولید فلنج – فلنج تولید شده از ورق
