معرفی انواع فلنج

انواع مختلفی از فلنج ها وجود دارد که هر کدام کاربرد و مزایای خاص خود را دارند. برخی از رایج ترین انواع فلنج ها عبارتند از:

برای اطلاع از قیمت انواع فلنج کلیک کنید

1- فلنج‌های لبه دار یا فلنج اورلپ (Lap Joint Flange) :

فلنج لبه دار که به آن فلنج لپ جوینت یا فلنج اورلپ ، فلنج لب به لب یا فلنج اوج خم نیز گفته می‌شود، نوعی فلنج است که برای اتصال دو لوله با قطرهای مساوی یا مختلف استفاده می‌شود. این نوع فلنج دارای یک لبه صاف و تخت است که روی لبه لوله قرار می‌گیرد.این فلنج‌ها ساده‌ترین و ارزان‌ترین نوع فلنج هستند. آنها به طور مستقیم روی لوله قرار می‌گیرند و با جوشکاری یا پیچ و مهره به آن محکم می‌شوند.

اجزای فلج های لبه دار یا اورلپ:

این نوع فلنج از دو بخش اصلی تشکیل شده است:

دو فلنج: این فلنج‌ها شبیه به سایر انواع فلنج‌ها هستند و دارای سوراخ‌هایی برای پیچ و مهره ها و سطوح صاف برای آب‌بندی هستند.

یک واشر: این واشر بین دو فلنج قرار می‌گیرد و برای ایجاد آب‌بندی بین آنها استفاده می‌شود.

مزایای فلنج‌های لبه دار یا اورلپ:

1. نصب آسان: می‌توان به راحتی و به سرعت نصب کرد، حتی در فضاهای محدود.
2. قابلیت دسترسی: می‌توان به راحتی جدا کرد تا برای بازرسی، تمیز کردن یا تعمیر به لوله یا اتصالات دسترسی پیدا کرد.
3. مقاومت در برابر نشتی: فلنج‌های لبه دار می‌توانند اتصالات بدون نشتی را در کاربردهای فشار و دمای بالا ایجاد کنند.
4. قابلیت تعویض: واشر یا گسکت را می‌توان به راحتی در صورت فرسوده شدن یا آسیب دیده تعویض کرد.
5. مقرون به صرفه: معمولاً از سایر انواع فلنج‌ها مانند فلنج‌های جوشی یا فلنج‌های ساکت ولد ارزان‌تر هستند.
6. مناسب برای لوله های با قطرهای مختلف: فلنج‌های اورلپ را می‌توان برای اتصال لوله‌هایی با قطرهای مساوی یا مختلف استفاده کرد.

کاربردهای فلنج‌های اورلپ یا لبه دار:

• لوله کشی خانگی و تجاری: فلنج‌های اورلپ به طور گسترده در سیستم‌های لوله کشی برای اتصال لوله‌ها به شیرها، اتصالات و سایر تجهیزات
• استفاده می‌شوند.
• سیستم های تهویه مطبوع: از فلنج‌های اورلپ در خطوط لوله و تجهیزات سیستم‌های تهویه مطبوع استفاده می‌شود.
• سیستم های آبیاری: از فلنج‌های اورلپ در خطوط لوله و تجهیزات سیستم‌های آبیاری استفاده می‌شود.
• صنعت غذایی: از فلنج‌های اورلپ در خطوط لوله و تجهیزات فرآوری مواد غذایی استفاده می‌شود.
• صنعت دارویی: از فلنج‌های اورلپ در خطوط لوله و تجهیزات دارویی استفاده می‌شود.

نکاتی برای نصب فلنج‌های اورلپ:

1. قبل از نصب، مطمئن شوید که تمام سطوح تمیز و عاری از هرگونه آلودگی یا زباله هستند.
2. واشر را به طور صحیح بین دو فلنج قرار دهید.
3. فلنج ها را با پیچ و مهره به طور یکنواخت و گام به گام سفت کنید تا از اعوجاج فلنج ها جلوگیری شود.
4. پس از نصب، اتصال را برای نشتی بررسی کنید.

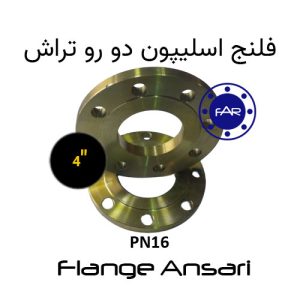

2- فلنج های اسلیپون(Slip-On Flange):

فلنج اسلیپون، که به آن فلنج روکار نیز می‌گویند، نوعی فلنج است که برای اتصال لوله‌ها به یکدیگر یا به تجهیزات دیگر استفاده می‌شود. این نوع فلنج دارای یک سطح صاف و بدون لبه است که روی لبه خارجی لوله قرار می‌گیرد. برای آب‌بندی اتصال، از پیچ و مهره و واشر بین فلنج و لوله استفاده می‌شود.این نوع فلنج ها روی لوله قرار می گیرند و سپس با جوش یا پیچ و مهره در جای خود محکم می شوند. آنها برای کاربردهای فشار و دمای پایین آسان و سریع هستند.

برای اطلاع از قیمت انواع فلنج اسلیپون کلیک کنید

مزایای فلنج‌های اسلیپون:

1. نصب آسان: فلنج‌های اسلیپون را می‌توان به راحتی و به سرعت نصب کرد، حتی در فضاهای محدود.
2. مقرون به صرفه: معمولاً از سایر انواع فلنج‌ها مانند فلنج‌های جوشی یا فلنج‌های ساکت ولد ارزان‌تر هستند.
3. مقاوم در برابر نشتی: در صورت نصب صحیح، فلنج‌های اسلیپون می‌توانند اتصالات بدون نشتی را در کاربردهای فشار و دمای پایین ایجاد کنند.
4. قابلیت دسترسی: فلنج‌های اسلیپون را می‌توان به راحتی جدا کرد تا برای بازرسی، تمیز کردن یا تعمیر به لوله یا اتصالات دسترسی پیدا کرد.

کاربردهای فلنج‌های اسلیپون:

• لوله کشی: به طور گسترده در سیستم‌های لوله کشی برای اتصال لوله‌ها به یکدیگر یا به شیرها، اتصالات و سایر تجهیزات استفاده می‌شوند.
• آبرسانی و فاضلاب: از فلنج‌های اسلیپون در سیستم‌های تصفیه آب و فاضلاب و خطوط لوله آب و فاضلاب استفاده می‌شود.
• صنعت ساختمان:  در سیستم‌های تهویه مطبوع، لوله کشی آتش نشانی و سایر کاربردهای ساختمانی استفاده می‌شوند.
• صنعت غذایی:  در خطوط لوله فرآوری مواد غذایی و تجهیزات استفاده می‌شود.
• صنعت دارویی: در خطوط لوله و تجهیزات دارویی استفاده می‌شود.

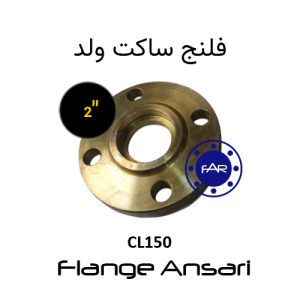

3- فلنج های ساکت ولد(Socket Weld Flange) :

فلنج ساکت ولد، که به آن فلنج جوشی توکار نیز می‌گویندکه شبیه به فلنج های اسلیپون هستند . این نوع فلنج دارای یک حفره مخروطی شکل در داخل خود است که لبه خارجی لوله در آن قرار می‌گیرد و به آنها کمک می کند تا در برابر فشارهای بالاتر مقاومت بیشتری داشته باشند..همچنین برای آب‌بندی اتصال، از جوشکاری استفاده می‌شود.

برای اطلاع از قیمت انواع فلنج ساکت ولد کلیک کنید

مزایای فلنج‌های ساکت ولد:

1. استحکام و دوام: فلنج‌های ساکت ولد به دلیل جوشکاری به لوله، اتصالات بسیار قوی و بادوامی ایجاد می‌کنند.
2. مقاومت در برابر فشار و دما: فلنج‌های ساکت ولد می‌توانند در برابر فشارها و دماهای بالا مقاومت کنند.
3. مقاوم در برابر نشتی: در صورت جوشکاری صحیح، فلنج‌های ساکت ولد می‌توانند اتصالات بدون نشتی را در کاربردهای فشار بالا ایجاد کنند.
4. ظاهری صاف: فلنج‌های ساکت ولد ظاهری صاف و یکدست ایجاد می‌کنند که از نظر زیبایی مطلوب است.

کاربردهای فلنج‌های ساکت ولد:

• صنعت نفت و گاز: فلنج‌های ساکت ولد به طور گسترده در خطوط لوله نفت و گاز، چاه‌های نفت و پالایشگاه‌ها استفاده می‌شوند.
• صنعت برق: از فلنج‌های ساکت ولد در نیروگاه‌ها و خطوط انتقال برق استفاده می‌شود.
• صنعت شیمیایی: از فلنج‌های ساکت ولد در خطوط لوله و تجهیزات فرآوری مواد شیمیایی استفاده می‌شود.
• صنعت پتروشیمی: از فلنج‌های ساکت ولد در خطوط لوله و تجهیزات پتروشیمی استفاده می‌شود.
• صنعت کشتیرانی: از فلنج‌های ساکت ولد در خطوط لوله و تجهیزات کشتی‌ها استفاده می‌ش

4- فلنج‌های گردن جوش (Weld Neck Flanges):

فلنج گردن جوش، که به آن فلنج گلودار یا فلنج بلند نیز می‌گویند، نوعی فلنج است که برای اتصال لوله‌ها به یکدیگر یا به تجهیزات دیگر استفاده می‌شود. این نوع فلنج دارای یک گردن بلند و مخروطی شکل است که به طور مستقیم به لوله جوش داده می‌شود. این امر اتصالی قوی و بادوام ایجاد می‌کند که می‌تواند در برابر فشارها و دماهای بالا مقاومت کند.

مزایای فلنج‌های گردن جوش:

1. استحکام و دوام: فلنج‌های گردن جوش به دلیل جوشکاری به لوله، اتصالات بسیار قوی و بادوامی ایجاد می‌کنند.
2. مقاومت در برابر فشار و دما: فلنج‌های گردن جوش می‌توانند در برابر فشارها و دماهای بالا مقاومت کنند.
3. مقاومت در برابر لرزش: فلنج‌های گردن جوش در برابر لرزش و ارتعاش مقاوم هستند.
4. مقاومت در برابر تغییرات فشار و دما: فلنج‌های گردن جوش در برابر چرخه‌های فشار و دما مقاوم هستند.
5. قابلیت دسترسی: فلنج‌های گردن جوش را می‌توان به راحتی برای بازرسی یا تعمیر جدا کرد.

کاربردهای فلنج‌های گردن جوش:

• صنعت نفت و گاز: فلنج‌های گردن جوش به طور گسترده در خطوط لوله نفت و گاز، چاه‌های نفت و پالایشگاه‌ها استفاده می‌شوند.
• صنعت برق: از فلنج‌های گردن جوش در نیروگاه‌ها و خطوط انتقال برق استفاده می‌شود.
• صنعت شیمیایی: از فلنج‌های گردن جوش در خطوط لوله و تجهیزات فرآوری مواد شیمیایی استفاده می‌شود.
• صنعت پتروشیمی: از فلنج‌های گردن جوش در خطوط لوله و تجهیزات پتروشیمی استفاده می‌شود.
• صنعت کشتیرانی: از فلنج‌های گردن جوش در خطوط لوله و تجهیزات کشتی‌ها استفاده می‌شود.

نکته ی بسیار مهمی که در انتخاب فلنج های گردن جوش باید باه آن توجه کرد،طول گردن آن است. طول گردن را بر اساس نیازهای خاص برنامه خود انتخاب کنید.

5- فلنج های رینگ جوینت(Ring Joint Flange):

فلنج رینگ جوینت، که به آن فلنج RTJ نیز می‌گویند، نوعی فلنج است که برای اتصال لوله‌ها به یکدیگر یا به تجهیزات دیگر استفاده می‌شود.

این نوع فلنج از دو بخش اصلی تشکیل شده است:

یک فلنج: این فلنج شبیه به سایر انواع فلنج‌ها است و دارای سوراخ‌هایی برای پیچ و مهره ها و یک سطح صاف برای آب‌بندی است.

یک رینگ فلزی: این رینگ در شیاری در داخل فلنج قرار می‌گیرد و برای ایجاد آب‌بندی بین فلنج و لوله استفاده می‌شود.

مزایای فلنج‌های رینگ جوینت:

1. مقاومت در برابر فشار و دما: فلنج‌های رینگ جوینت می‌توانند در برابر فشارها و دماهای بسیار بالا مقاومت کنند.
2. مقاومت در برابر لرزش: فلنج‌های رینگ جوینت در برابر لرزش و ارتعاش مقاوم هستند.
3. مقاومت در برابر مواد شیمیایی: فلنج‌های رینگ جوینت از موادی ساخته می‌شوند که در برابر طیف گسترده‌ای از مواد شیمیایی مقاوم هستند.
4. قابلیت آب‌بندی: فلنج‌های رینگ جوینت می‌توانند اتصالات بسیار بدون نشتی را ایجاد کنند، حتی در کاربردهای بسیار چالش برانگیز.

کاربردهای فلنج‌های رینگ جوینت:

• صنعت نفت و گاز: فلنج‌های رینگ جوینت به طور گسترده در خطوط لوله نفت و گاز، چاه‌های نفت و پالایشگاه‌ها استفاده می‌شوند.
• صنعت برق: از فلنج‌های رینگ جوینت در نیروگاه‌ها و خطوط انتقال برق استفاده می‌شود.
• صنعت شیمیایی: از فلنج‌های رینگ جوینت در خطوط لوله و تجهیزات فرآوری مواد شیمیایی استفاده می‌شود.
• صنعت پتروشیمی: از فلنج‌های رینگ جوینت در خطوط لوله و تجهیزات پتروشیمی استفاده می‌شود.
• صنعت هسته‌ای: از فلنج‌های رینگ جوینت در راکتورهای هسته‌ای و سایر تجهیزات هسته‌ای استفاده می‌شود.

نکته ی پایانی اینکه ازدستورالعمل‌های سازنده برای نصب صحیح فلنج و رینگ استفاده کنید و از یک متخصص برای بازرسی و تأیید نصب کمک بگیرید.

6- فلنج‌های رزوه‌ای (Threaded Flanges):

فلنج رزوه ای، که به آن فلنج دنده ای نیز می‌گویند، نوعی فلنج است که برای اتصال لوله ها به یکدیگر یا به تجهیزات دیگر استفاده می شود. این نوع فلنج دارای رزوه هایی در داخل سوراخ خود است که با رزوه های خارجی لوله جفت می شود. برای آب بندی اتصال، از نوار تفلون یا واشر استفاده می شود. آنها برای کاربردهای فشار کم مناسب هستند.

برای اطلاع از قیمت انواع فلنج دنده ای کلیک کنید

مزایای فلنج های رزوه ای:

1. نصب آسان: فلنج های رزوه ای را می توان به راحتی و به سرعت نصب کرد، حتی در فضاهای محدود.
2. مقرون به صرفه: فلنج های رزوه ای معمولاً از سایر انواع فلنج ها مانند فلنج های جوشی یا فلنج های ساکت ولد ارزان تر هستند.
3. قابلیت تعویض: فلنج های رزوه ای را می توان به راحتی برای بازرسی، تمیز کردن یا تعمیر جدا کرد.
4. مقاومت در برابر فشار و دما: فلنج های رزوه ای می توانند در برابر فشارها و دماهای متوسط ​​مقاومت کنند.
5. مناسب برای لوله های کوچک: فلنج های رزوه ای برای استفاده با لوله های کوچک با قطر 1/2 اینچ تا 4 اینچ ایده آل هستند.

کاربردهای فلنج های رزوه ای:

• لوله کشی خانگی و تجاری: فلنج های رزوه ای به طور گسترده در سیستم های لوله کشی برای اتصال لوله ها به شیرها، اتصالات و سایر تجهیزات استفاده می شوند.
• سیستم های تهویه مطبوع: از فلنج های رزوه ای در خطوط لوله و تجهیزات سیستم های تهویه مطبوع استفاده می شود.
• سیستم های آبیاری: از فلنج های رزوه ای در خطوط لوله و تجهیزات سیستم های آبیاری استفاده می شود.
• صنعت غذایی: از فلنج های رزوه ای در خطوط لوله و تجهیزات فرآوری مواد غذایی استفاده می شود.
• صنعت دارویی: از فلنج های رزوه ای در خطوط لوله و تجهیزات دارویی استفاده می شود.

نکته ی پایانی در مورد فلنج های رزوه ای این است که فلنج را با دست روی لوله بچرخانید تا زمانی که به طور کامل سفت شود. از آچار برای سفت کردن بیش از حد فلنج استفاده نکنید، زیرا ممکن است به لوله یا فلنج آسیب برسد.

7- فلنج‌های کور (Blind Flanges):

فلنج کور، که به آن صفحه کور یا درپوش فلنجی نیز گفته می‌شود، نوعی فلنج است که برای بستن انتهای لوله یا مسدود کردن یک مسیر در سیستم لوله کشی استفاده می‌شود. فلنج‌های کور در انواع مختلفی از جمله فلنج کور جوشی، فلنج کور رزوه‌ای و فلنج کور لاپ جونت موجود هستند.

برای اطلاع از قیمت انواع فلنج کور کلیک کنید

مزایای فلنج کور:

1. نصب آسان: فلنج‌های کور را می‌توان به راحتی و به سرعت نصب کرد.
2. مقرون به صرفه: فلنج‌های کور در مقایسه با سایر روش‌های مسدود کردن لوله‌ها مانند جوشکاری یا لحیم کاری، ارزان‌تر هستند.
3. مقاومت در برابر نشتی: فلنج‌های کور در صورت نصب صحیح، اتصالات بدون نشتی را ایجاد می‌کنند.
4. قابلیت تعویض: فلنج‌های کور را می‌توان به راحتی برای بازرسی، تمیز کردن یا تعمیر جدا کرد.
5. مناسب برای طیف وسیعی از کاربردها: فلنج‌های کور در انواع مختلفی از مواد موجود هستند که آنها را برای استفاده در طیف وسیعی از کاربردها مناسب می‌کند.

کاربردهای فلنج کور:

• مسدود کردن انتهای لوله: از فلنج‌های کور برای بستن انتهای لوله‌هایی که در حال حاضر استفاده نمی‌شوند یا برای جلوگیری از ورود یا خروج سیال از لوله استفاده می‌شود.
• ایزوله کردن بخش‌های سیستم: از فلنج‌های کور برای جداسازی و ایزوله کردن بخش‌هایی از سیستم لوله کشی برای تعمیر، نگهداری یا بازرسی استفاده می‌شود.
• تنظیم فشار: از فلنج‌های کور در کنار شیرها و سایر تجهیزات برای تنظیم فشار در سیستم‌های لوله کشی استفاده می‌شود.
• ایجاد نقاط دسترسی: از فلنج‌های کور می‌توان برای ایجاد نقاط دسترسی در سیستم‌های لوله کشی برای نمونه‌گیری، تخلیه یا تزریق سیال استفاده کرد.

هنگام انتخاب فلنج کور، باید به عوامل مختلفی از جمله موارد زیر توجه کنید:

1. اندازه لوله: فلنجی را انتخاب کنید که با قطر خارجی لوله مطابقت داشته باشد.
2. فشار و دما: فلنجی را انتخاب کنید که برای فشار و دمای سیالی که از آن عبور می‌کند مناسب باشد.
3. مواد: فلنجی را از ماده ای انتخاب کنید که با سیال مورد نظر و شرایط محیطی سازگار باشد.
4. نوع اتصال: نوع اتصال (جوشی، رزوه‌ای یا لاپ جونت) را بر اساس نیازهای سیستم خود انتخاب کنید.
5. استاندارد: فلنجی را انتخاب کنید که مطابق با استانداردهای مورد نیاز برنامه شما باشد.

علاوه بر انواع ذکر شده در بالا، انواع دیگری از فلنج ها نیز وجود دارد، مانند  فلنج های اوریفیس و فلنج های عینکی. هر نوع فلنج کاربرد و مزایای خاص خود را دارد.
