فلنج گلودار PN16

رفرنس تصویر

استاندارد PN16حروف PN و عدد درج شده در کنار آن بیانگر فشار کاری براساس استاندارد DIN است. PN16 معادل یکای فیزیکی بار می باشد. هر فلنج PN16 فشار کاری ۱۶ بار یا ۱۶۰۰۰ کیلو پاسکال را تحمل می کند. استاندارد (DIN Deutsches Institut für Normung) مربوط به کشور آلمان است و در چند دهه گذشته استاندارد غالب در اروپا شده است. استاندارد ISO در برگیرنده استاندارد DIN است.

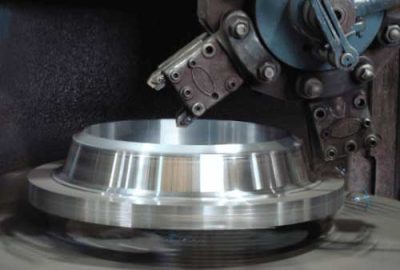

فلنج گلودار

یک فلنج گلودار PN16 جوشی شامل یک اتصال دایره ای با لبه بیرون زده در اطراف محیط است. این فلنج ها معمولاً از فورج ماشینکاری می شوند و معمولاً به لوله جوش داده می شوند. لبه ها دارای یک سری سوراخ هایی هستند که به فلنج اجازه می دهد تا با پیچ و مهره به فلنج دیگر متصل شود.بطور خلاصه می توان گفت فلنج از دایره با محیط کوچکتر به لوله دیگر جوش داده می شود و از سمت دایره با محیط بزرکتر از طریق پیچ و مهره به یک فلنج گلودار یا فلنج از نوع دیگر با پیچ و مهره اتصال داده می شود.

تعداد سوراخ های فلنج گلودار

تعداد سوراخ ها بستگی به سایز فلنج دارد. بطور معمول از سایز 1/2 اینچ تا سایز 3 اینچ یک فلنج گلودار دارای 4 سوراخ برای بستن آن با پیچ و مهره به فلنج دیگر است.از سایز 4 اینچ تا 8 اینچ تعداد سوراخ ها دو برابر شده و 8 سوراخ می باشد.از سایز 10 اینچ تا 12 اینچ تعداد سوراخ ها به 12 سوراخ افزایش می یابد.آنچه می توان بصورت کلی گفت اینست که با افزایش سایز فلنج به اینچ که در نشان دهنده قطر یک فلنج است، به تعداد بیشتری پیچ و مهره برای بستن آن نیاز هست.
