فلنج اسلیپون PN16 سایز 3
- سایز : 3 اینچ
- جنس : آلیاژ ST37
- ضخامت : 15 میلی متر
- تولید: ایران
- نوع آلیاژ : کربن استیل(فولادی)
- نوع تراش: دو رو تراش
- نام لاتین : Slip On Flange
فلنج اسلیپون به دلیل سهولت در استفاده یکی از پرکاربردترین فلنج های مورد استفاده در صنایع است. در فلنج اسلیپون PN16 سایز 3 و سایر سایز های این نوع فلنج، لوله به داخل فلنج رفته و درداخل فلنج عملیات جوشکاری اجرا میشود.
جوشکاری فلنج اسلیپون PN16
مزیت اصلی فلنج اسلیپون PN16 سایز 3 و سایر سایز های این نوع فلنج، این است که لوله به داخل فلنج رفته و احتمال شکست از ناحیه جوشکاری شده کمتر است. از سوی دیگر در تقابل با این مزیت، به یک فلنج اسلیپون اتصالاتی مثل زانو، تبدیل و… رو نمی توان جوش داد.
مزایا فلنج اسلیپون PN16 سایز 3
- نصب راحت در مقایسه با با سایر انواع فلنج از جمله فلنج گلو دار
- قیمت کمتر در مقایسه با سایر انواع فلنج از جمله فلنج گلو دار
- رفع مشکل عدم هم مرکزی به علت ورود لوله به داخل فلنج
- آب بندی عالی به علت جوشکاری ۲ مرحله ای
- عدم نیاز به دقت بالای برش در لوله
- سرعت عمل نصب
- عدم نیاز به دست بالا در برش لوله
معایب فلنج اسلیپون PN16 سایز 3
- مراحل جوشکاری بیشتر
- تنش زیاد و عدم استحکام مناسب در بدنه
- عدم توانایی در اتصال به انواع اتصالات همچون مثل زانو، تبدیل و…
موارد استفاده از فلنج اسلیپون سایز 3
فلنج اسلیپون در مواردی که فشار یا لرزش بالایی مورد انتظار است، نبایستی مورد استفاده قرار گیرند. همچنین از فلنج های اسلیپون نباید در سیستم های لوله کشی دارای فرآیند شیمیایی، اشتعال پذیر و انفجاری و درجه خلاء بالاتر استفاده نمود.
بطور کلی فلنج های اسلیپون فاقد استحکام مورد نیاز برای سیستم های فشار قوی هستند. با این حال، به دلیل نصب آسان، اتصالات قابل اعتماد و مناسب بودن برای کارهایی مانند تصفیه آب و سیستم های مرتبط با گرمایش، تهویه و تهویه مطبوع، صنایع غذا و نوشیدنی در کاربردهای کم فشار عالی هستند.
عبارت PN16 در فلنج اسلیپون PN16 سایز 3 بیانگر چیست؟
عبارت PN برگرفته از استاندارد DIN مخفف Nominal Pressure است و تقریباً برابر با تعداد بار است، یعنی فشار کاری سرد PN16 برابر 16 بار است. طبق استانداردرنج های تعریف شده برای PN از 2.5 تا 420 را در بر می گیرد اما پر کاربردترین PN های فلنج عبارتند از:
- PN6
- PN10
- PN16
- PN25
- PN40
جنس آلیاژ فلنج اسلیپون PN16 سایز 3
آلیاژ مورد استفاده، فولاد یا کربن استیل ST37 است که نوعی فولاد کم کربن با محتوای کربن کمتر از 0.17٪ است. این نوع آلیاژ به طور گسترده در کاربردهای روزمره و کاربردهای که استحکام بالا چندان مهم نیست استفاده می شود.
سایز های مختلف فلنج اسلیپون
به طور نظری، فلنج های اسلیپون در اندازه های مختلف از 1/2 اینچ تا 60 اینچ می توانند ساخته شوند اما رایج ترین سایز های فلنج اسلیپون از 1/2 اینچ تا 24 اینچ است که از سایز 1/2 اینچ تا سایز 12 اینچ در فروشگاه فلنج انصاری موجود است.

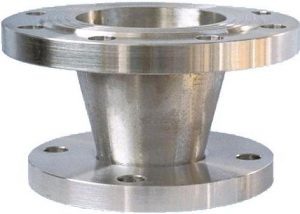

فلنج اسلیپون کاهنده
فلنج اسلیپون کاهنده یکی از انواع فلنج اسلیپون است و به مانند تبدیلی برای کاهش سایز لوله مورد استفاده قرار میگیرد. فلنج انصاری دانش و توانمندی تولید انواع فلنج های ساختگی و سفارشی از جمله فلنج اسپلیپون کاهنده را دارد. جهت مشاوره و ثبت سفارش فلنج های سفارشی و ساختگی که بصورت اختصاصی نسبت به تولید آن اقدام می گردد با مجموعه فلنج انصاری در تماس باشید.
فلنج اسلیپون کاهنده
